HF152FD 功率繼電器
產品分類：宏發功率繼電器
產品說明：· 20A 觸點切換能力
· 環境溫度可達105℃
· 高溫負載: 17A 277VAC 105℃
· 具有一組常開、一組轉換觸點形式
· 單引出腳、雙引出腳兩種,引出端形式
有效降低引腳溫升
· 可提供符合EN60335-1標準的產品
· UL絕緣等級：F級絕緣等級可供選擇
· 環保產品 (符合RoHS)
· 外形尺寸：(21.2 x 16.0 x 20.6) mm
- 種類
- 額定/性能

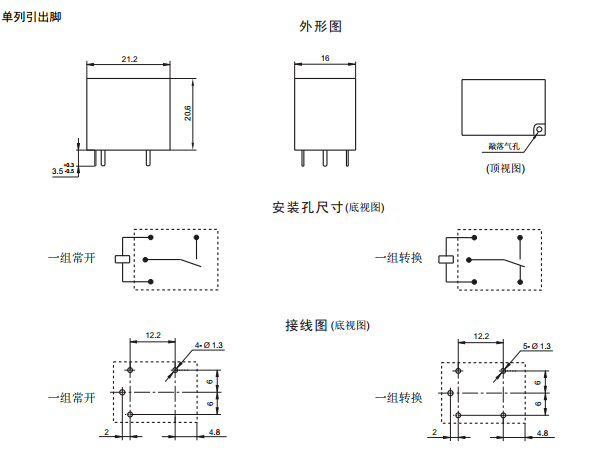

- 外形尺寸
- 注意事項
|
超小型大功率繼電器
|
產品型號：HF152FD
|
· 20A 觸點切換能力
· 環境溫度可達105℃
· 高溫負載: 17A 277VAC 105℃
· 具有一組常開、一組轉換觸點形式
· 單引出腳、雙引出腳兩種,引出端形式
有效降低引腳溫升
· 可提供符合EN60335-1標準的產品
· UL絕緣等級：F級絕緣等級可供選擇
· 環保產品 (符合RoHS)
· 外形尺寸：(21.2 x 16.0 x 20.6) mm
|
|
觸點參數
|
|
觸點形式：
|
1H,1Z
|
|
觸點材料：
|
AgSnO2?, AgNi
|
|
觸點負載：
|
1H:7A 400VAC
17A 277VAC
20A 125VAC
1Z: NO:17A 277VAC
NC:10A 277VAC
|
|
最大切換電壓 ：
|
400VAC
|
|
最大切換功率：
|
4700VA
|
|
機械耐久性：
|
1×107次
|
|
電耐久性：
|
|
|
線圈參數
|
|
額定電壓：
|
(3~48)VDC
|
|
額定線圈功率：
|
0.36W
|
|
|
性能參數
|
|
絕緣電阻：
|
1000MΩ
|
介質耐壓
(線圈與觸點間)：
|
2500VAC
|
|
動作時間(max.)：
|
10ms
|
|
釋放時間(max.)：
|
5ms
|
|
溫度范圍：
|
-40℃ ~ 105℃
|
|
引出端方式：
|
PCB直插式(THT)?
|
|
