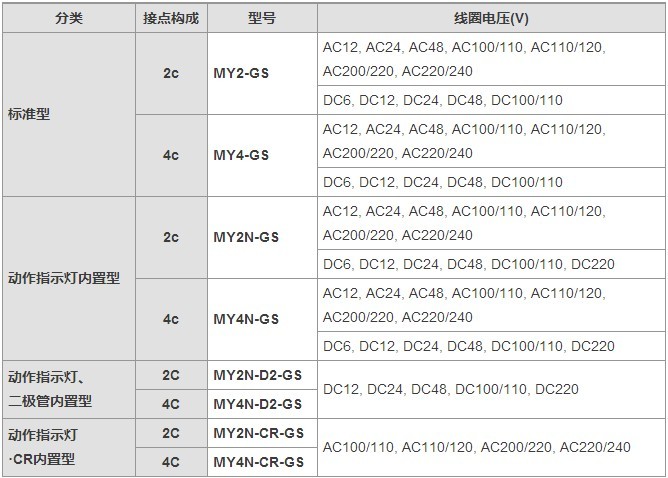

MY-GS 種類

操作線圈

注1 ：額定電流、線圈電阻值指的是線圈溫度為+23℃時的值，公差為AC額定電流+15％、-20％、DC線圈電阻±15％。?
　2 ：AC線圈電阻、電感的值為參考值。（60Hz時）?
　3 ：動作特性指的是線圈溫度為+23℃時的值。?
　4 ：DC線圈的額定電流、線圈電阻（）內表示帶動作指示燈的值。?
　5 ：最大容許電壓指的是環境溫度為+23℃時的值。?
*1. 每個產品有個體差異，預測實際值為80%以下。?
　　施加額定值80%以上的電壓時，繼電器會運行，但若要實現規定的性能，請向線圈施加額定電壓。?
*2. 每個產品有個體差異，預測實際值為AC30%以上、DC10%以上。若要切實復位，請確保小于該值。

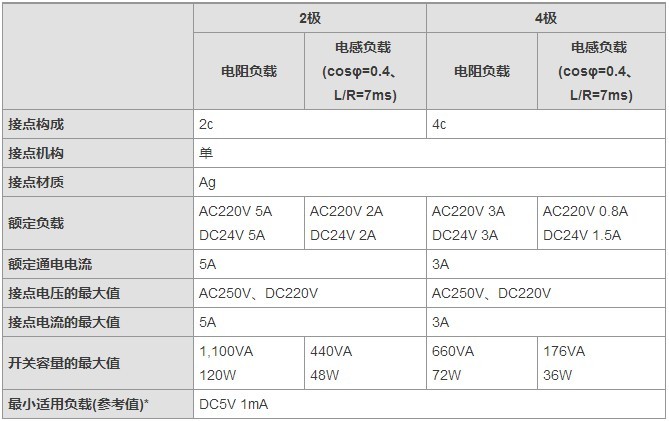

開關部

表示電子回路等微小負載等級中可開關極限的大致基準，并非保證值。?
　該值可能因開關頻率、環境、希望可靠性基準而發生變化。請?jiān)趯?shí)際使用條件下對實際設備進行確認。

性能

注：上述值為初始值。?
*1. 測量條件： DC5V 1A 電壓下降法。?
*2. 測量條件：外加額定操作電壓時不包括接點跳動時間。?
*3. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位?
*4. 環境溫度條件： +23℃?
　　DUTY比：33%

（單位：mm）

本體

MY2-GS、MY2N-GS

請點擊此處，查看大圖。

注1：AC規格備有線圈斷線自檢功能。?
　2：對于DC規格，請?jiān)诖_認線圈極性后正確接線。?
　3：LED的顏色為AC紅色、DC綠色。

MY4-GS、MY4N-GS

請點擊此處，查看大圖。

注1：AC規格備有線圈斷線自檢功能。?
　2：對于DC規格，請?jiān)诖_認線圈極性后正確接線。?
　3：LED的顏色為AC紅色、DC綠色。

選裝件（另售）

關于連接插座、DIN導軌安裝用另售件的詳情，請參見“共用插座/DIN導軌相關產品”。?
關于Push-In Plus端子臺插座的詳情，請參見“PYF-□□-PU/P2RF-□□-PU”。
