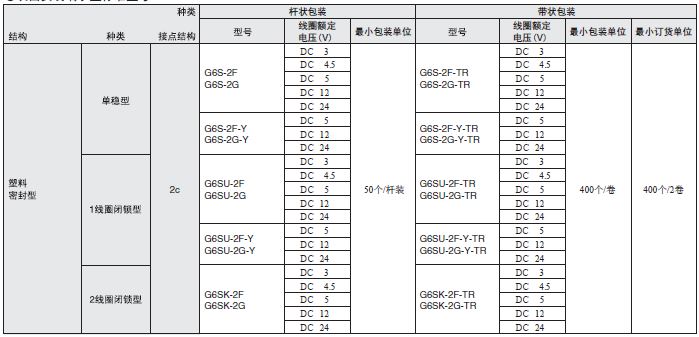

表面安裝端子型標準型號
注1.訂購時，請注明線圈額定電壓（V）。
注.訂購時，請注明線圈額定電壓（V）。
例：G6S-2F DC3
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
注2.訂購帶狀包裝（表面安裝端子型）時請在型號末尾加上-TR。
繼電器本體上并沒有-TR標記。（型號末尾無TR標記時為桿狀包裝。）

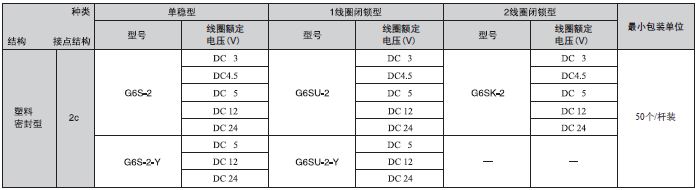

●印刷基板用端子型標準型號
例：G6S-2 DC3
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
| 額定值 |
| 操作線圈/單穩型 |
| 注. | ? |
| *1. | 額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。 |
| *2. | 動作特性為線圈溫度在+23℃時的值。 |
| *3. | 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| 操作線圈/1繞組閉鎖型 |
| 注. | ? |
| *1. | 額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。 |
| *2. | 動作特性為線圈溫度在+23℃時的值。 |
| *3. | 最大允許電壓為繼電器線圈能承受的電壓的最大值。 |
| 操作線圈/2繞組閉鎖型 |
| 注. | ? |
| *1. | 額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。 |
| *2. | 動作特性為線圈溫度在+23℃時的值。 |
| *3. | 最大允許電壓為繼電器線圈能承受的電壓的最大值。 |
■?性能
| 注. | 上述為初始值。 |
| *1. | 測量條件：根據電壓下降法，在DC1V?10mA的條件下。 |
| *2. | (?)內的值為實際值。 |
| *3. | 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。 |
| *4. |
該值是開關頻度120次/min時的值，接觸電阻的故障判定值50Ω。 ??該值根據開關頻度、使用環境不同會有所變化，請事先確認實際使用條件后再使用。 |
|
單穩型 G6S-2F G6S-2F-Y ?  注1. 一般尺寸公差為±0.3mm。 注2. 端子間水平差在0.1mm以下。 |
|
印刷基板加工尺寸(TOP VIEW) ?尺寸公差±0.1mm。 ?  |
端子配置/內部連接圖(TOP VIEW)
? 注.請注意線圈極性。 |
|
|
|
G6S-2G G6S-2G-Y ?  注1. 一般尺寸公差為±0.3mm。 注2. 端子間水平差在0.1mm以下。 |
|
|
印刷基板加工尺寸(TOP VIEW) ?尺寸公差±0.1mm。 ?  |
端子配置/內部連接圖(TOP VIEW)
注.請注意線圈極性。 |
|
|
|
|
?G6S-2 ? G6S-2-Y ?  注. 一般尺寸公差為±0.3mm。 |
|
印刷基板加工尺寸(BOTTOM VIEW) ?尺寸公差±0.1mm。 ?  |
端子配置/內部連接圖(BOTTOM VIEW)
注.請注意線圈極性。 |
|
|
|
|
1繞組閉鎖型 G6SU-2F ?  注1. 一般尺寸公差為±0.3mm。 注2. 端子間水平差在0.1mm以下。 |
|
|
印刷基板加工尺寸(TOP VIEW) ?尺寸公差±0.1mm。 ?  ? |
端子配置/內部連接圖(TOP VIEW)
? 注.請注意線圈極性。 |
|
|
|
|
?G6SU-2G ?  注. 一般尺寸公差為±0.3mm。 |
|
|
印刷基板加工尺寸(TOP VIEW) ?尺寸公差±0.1mm。 ?  |
端子配置/內部連接圖(TOP VIEW)
? 注.請注意線圈極性。 |
|
|
|
|
?G6SU-2 ?  注. 一般尺寸公差為±0.3mm。 |
|
|
印刷基板加工尺寸(BOTTOM VIEW) ?尺寸公差±0.1mm。 ?  |
端子配置/內部連接圖(BOTTOM VIEW)
注.請注意線圈極性。 |
|
|
|
|
2繞組閉鎖型 G6SK-2F ?  注1. 一般尺寸公差為±0.3mm。 注2. 端子間水平差在0.1mm以下。 |
|
|
印刷基板加工尺寸(TOP VIEW) ?尺寸公差±0.1mm。 ?  |
端子配置/內部連接圖(TOP VIEW)
? 注.請注意線圈極性。 |
|
|
|
|
G6SK-2G ?  注1. 一般尺寸公差為±0.3mm。 注2. 端子間水平差在0.1mm以下。 |
|
|
印刷基板加工尺寸(TOP VIEW) ?尺寸公差±0.1mm。 ?  |
端子配置/內部連接圖(TOP VIEW)
?
注.請注意線圈極性。 |
|
|
|
|
G6SK-2 ?  注. 一般尺寸公差為±0.3mm。 |
|
|
印刷基板加工尺寸(BOTTOM VIEW) 尺寸公差±0.1mm。 ?  ? |
端子配置/內部連接圖(BOTTOM VIEW)
注.請注意線圈極性。 |
